前言
本標(biāo)準(zhǔn)是參照美國試驗(yàn)與材料協(xié)會(huì)標(biāo)準(zhǔn)ASTMC346--76(81年通過復(fù)審)《陶瓷材料45°鏡面光澤度標(biāo)準(zhǔn)試驗(yàn)方法》有關(guān)規(guī)定進(jìn)行修訂的,是非等效采用了ASTM C346一76。
本標(biāo)準(zhǔn)除按GB/T 1.1-1993《標(biāo)準(zhǔn)化工作導(dǎo)則第1 單元:標(biāo)準(zhǔn)的起草與表述規(guī)則第1部分:標(biāo)準(zhǔn)編寫的基本規(guī)定》對(duì)GB 3295--82進(jìn)行編輯性修訂外,在下列章節(jié)中有所更改:
---增加了第1章范圍、第2章術(shù)語和第3章原理。
將原第1章的測(cè)試儀器改為第4章的儀器裝置;增加了第4.1條中儀器穩(wěn)定度和示值誤差的要求;增加了第4.2條標(biāo)準(zhǔn)板的內(nèi)容。
---在第 6章試驗(yàn)方法中,通過試驗(yàn)驗(yàn)證,增加了實(shí)驗(yàn)室光照強(qiáng)度的規(guī)定條件;對(duì)6.2.3條作了修訂，由原來的尋找試樣最大反射率改為在每件試樣上各測(cè)量五點(diǎn)。
---增加了第7章計(jì)算與結(jié)果表示和第8章測(cè)試報(bào)告的有關(guān)內(nèi)容。
---自本標(biāo)準(zhǔn)實(shí)施之日起,原GB3295--82《日用陶瓷器光澤度測(cè)定方法》作廢。
本標(biāo)準(zhǔn)的附錄A是標(biāo)準(zhǔn)的附錄。
本標(biāo)準(zhǔn)由中國輕工總會(huì)質(zhì)量標(biāo)準(zhǔn)部提出。
本標(biāo)準(zhǔn)由全國陶瓷標(biāo)準(zhǔn)化中心歸口。
本標(biāo)準(zhǔn)負(fù)責(zé)起草單位:中國輕工總會(huì)陶瓷研究所。
本標(biāo)準(zhǔn)主要起草人:占葉花、王秀英。
?
1、范圍
本標(biāo)準(zhǔn)規(guī)定了帶釉陶瓷試樣以及有類似反射特征的其他試樣鏡向光澤度的測(cè)定方法。
本標(biāo)準(zhǔn)適用于比較陶瓷制品的光澤度,也可通過光澤損失的測(cè)量研究陶瓷制品的耐腐蝕性、耐磨性以及其他外界因素對(duì)制品表面所造成的影響。
?
2、術(shù)語
2.1 鏡向光澤度
在相同條件下,試樣與參照標(biāo)準(zhǔn)板在鏡向反射方向上反射光強(qiáng)度的比值乘以100。
2.2參照標(biāo)準(zhǔn)板
表面在理想拋光的狀態(tài)下.折射率np為1.567的黑玻璃板的光澤度定為100光澤單位。
3.原理

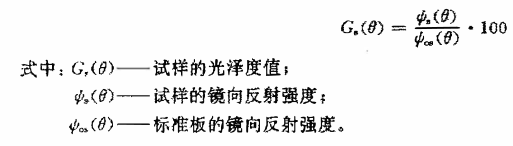

在規(guī)定入射角下,以一定條件的光束分別照射標(biāo)準(zhǔn)板和被測(cè)樣品,并在其鏡向反射角上,以一定的接收條件來測(cè)量樣品和標(biāo)準(zhǔn)板的反射光強(qiáng)度。試樣光澤度值按式(1)計(jì)算:
?
?
4.儀器裝置
4.1光澤度計(jì)
幾何角為45°,儀器穩(wěn)定度不大于士0.4光澤單位，示值誤差不大于士1.2光澤單位。
4.2 標(biāo)準(zhǔn)板
4.2.1一級(jí)標(biāo)準(zhǔn)板 采用高拋光的黑玻璃板。將折射率為1.567的黑玻璃板的光澤度定為100。
4.2.2工作標(biāo)準(zhǔn)板采用表面平整、均勻、耐磨性好的陶瓷板或拋光黑玻璃板,工作標(biāo)準(zhǔn)板應(yīng)在光澤度計(jì)上定期與一級(jí)標(biāo)準(zhǔn)板校核。
5.試樣
試樣表面應(yīng)無明顯凹凸不平、翹曲或裂紋。數(shù)量三件。
6.試驗(yàn)方法
6.1試驗(yàn)條件
光澤度測(cè)量要求在光照強(qiáng)度不大于20 Ix(用于街道照明的光照強(qiáng)度)的環(huán)境中進(jìn)行。
6.2 試驗(yàn)步驟
6.2.1 按儀器操作規(guī)程預(yù)熱穩(wěn)定儀器。
6.2.2 用工作標(biāo)準(zhǔn)板校核儀器。
6.2.3將試樣表面擦拭干凈,在每件試樣表面各測(cè)量五點(diǎn),盡量使測(cè)量面與測(cè)量窗口工作面接觸。
6.3測(cè)量試樣的光澤損失時(shí),應(yīng)固定試樣處理前后的測(cè)量位置和方向。
7.計(jì)算與結(jié)果表示
7.1以每組試樣的算術(shù)平均值作為該試樣的光澤度值,若單個(gè)測(cè)量值與平均值的偏差大于10%時(shí),舍去該值,必要時(shí),記錄平均值和極限值,保留小數(shù)點(diǎn)后一位數(shù)字。

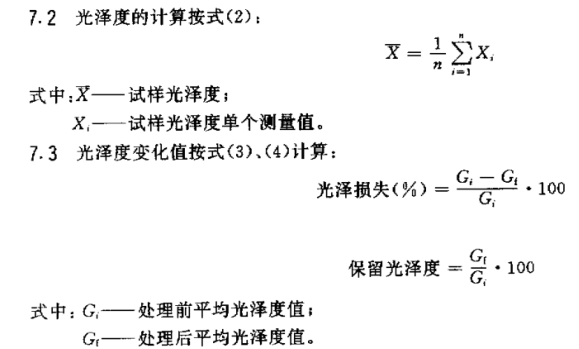

7.2 光澤度的計(jì)算按式(2):
?
?
8.測(cè)試報(bào)告
測(cè)試報(bào)告包括以下內(nèi)容:
a)試樣名稱、規(guī)格、數(shù)量;
b)送樣單位、送樣日期;
c)依據(jù)標(biāo)準(zhǔn);
d)儀器規(guī)格、型號(hào)和制造廠家;
e)測(cè)量結(jié)果,必要時(shí)說明單個(gè)光澤度值與平均值偏離較大的試樣或其他情況;
f)測(cè)量單位、日期和測(cè)量人員。
?
附錄A
(標(biāo)準(zhǔn)的附錄)
折射率的對(duì)應(yīng)標(biāo)準(zhǔn)np為1.540時(shí)光澤度值的轉(zhuǎn)換

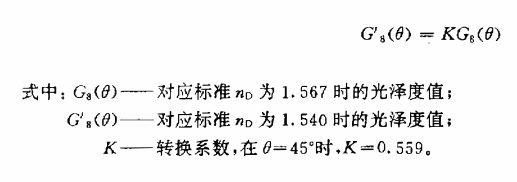

在陶瓷制品的鏡向光澤度測(cè)量中,如應(yīng)用某些國外標(biāo)準(zhǔn)取折射率的對(duì)應(yīng)標(biāo)準(zhǔn)np為1.540,這時(shí)光澤板的光澤度值相對(duì)于np為1.567的光澤度值,在自然光條件下,有以下轉(zhuǎn)換關(guān)系:
?
?
編者附注：本標(biāo)準(zhǔn)《GB/T 3295 1996陶瓷制品45°鏡向光澤度試驗(yàn)方法》來源于網(wǎng)絡(luò)，為方便大家分享、查找與下載而整理本頁面，如有疑問以原版文件為準(zhǔn)。
